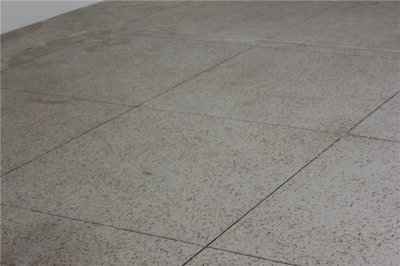

2.砂石料的级配不合理、含泥量高：骨料级配不合理、过细的土砂也易导致地面起砂，影响水泥的早期水化及混凝土的凝结。
3.施工过程中的过分振捣：加剧混凝土表面的泌水，导致混凝土表面强度较低。
4.养护不当：未能及时养护或养护不充分，暴晒或大风导致混凝土表面大量失水，表面得不到充分水化，导致强度较低。
5.其它原因：压光时间掌握的不好、混凝土表面未达到一定的强度就上人作业、低温下施工混凝土表面受冻等。
工地上常常使用界面剂搅拌水泥进行涂刮，希望将起砂部位覆盖，事实上这样不会达到预期效果，一般情况干燥后表层又会龟裂，剥落，大面积起壳。这是由于基层未处理好的原因，基层起粉，想通过覆盖达到修复的效果是完全错误的想法。
2如何治理起砂地坪
分两步进行，先进行增硬处理，再进行耐磨处理即可。
材料特点
1.无毒、无味、绿色环保，通过与混凝土渗透产生化学反应，形成致密结晶体。施工简便，只需喷洒和涂刷即可达到理想的耐磨、增硬、增亮效果；
2.渗透固化：有效渗透1~3mm，与混凝土中的物质产生化学反应，形成致密整体；抗压强度提高10%~40%，有效提高硬度、密度；
3.增亮抗渗：增硬后的地面具有光泽，感观效果好，防止水分油污渗入混凝土内部。
材料用法
1．基层要求
对于起砂地面进行清扫，无浮灰，保持干燥（可允许潮湿，但不得有明水）；
裂缝及缺损部位应用工程师灌浆系列及A3高强修补料修补后，统一用A5混凝土硬化剂进行硬化处理。
2．增硬处理
直接喷洒1#料，保证基层充分浸润吸收，随时补充被吸收的1#料，保持浸润状态，使整个地面完全浸透；
随时将低洼处多余的1#料扫至已吸收处，应保证2小时内基层充分吸收1号料，且不应有余料堆积；
起砂严重的地面可连续四天重复喷洒1#料一遍。
3．耐磨处理：
1#料施工至少48小时后采用2#料直接涂刷于经过增硬处理的地面，一遍即可，应均匀饱满，不需养护，7天后可正常使用。
3地面起砂的解决办法
混凝土路面修补料可以治理水泥地面起砂的问题。它的主要原理是：复杂的化学反应终产物会堵塞、固封混凝土的结构孔隙，强度的提高带来表面硬度的提高，密实度的提高带来抗渗性的提高。减少水份流动的路径，即减少有害物质的侵入，从而大大增强了混凝土的抗化学物质的侵蚀能力。所以混凝土表面密封固化剂能带来长久的密封、坚固、耐磨、无尘的混凝土表层。
渗透到混凝土里面的化合物与已凝结的混凝土中所含的半水化水泥，游离钙，氧化硅等物质经过一系列复杂的化学反应，产生硬质性物质，这些化合物终会使混凝土表层的密实度提高，从而提高混凝土表层的强度、硬度、耐磨性、抗渗性等指标。
4如何防止地面起砂
l严格控制水灰比
水灰比的大小直接影响砂浆强度。水灰比过大，地面强度就低，地表面粗糙，不耐磨，易起砂；多余的游离水分蒸发，致使水泥浆面层出现毛细孔，降低了砂浆的密实性，易磨损起砂。
l尽可能使用普通硅酸盐水泥(强度等级不小于42.5MPa)
普通硅酸盐水泥与矿渣水泥、火山灰质水泥相比，具有保水性较好、干缩性小，早期强度高的优点，对确保地面质量和施工进度均很有利。采用普通硅酸盐水泥是保证水泥砂浆强度，防止楼地面的起砂所必备的前提。
l禁止使用过期水泥和受潮水泥
水泥存放期超过三个月者称为过期水泥。过期水泥用于地面面层时，其强度、硬度及耐磨性能都会显著下降，导致起砂。受潮水泥是水泥与水发生作用凝结成块，从而活性大大降低，胶结性能差，与过期水泥相比，质量更劣，所以不能用在地面面层上。
l 地面面层砂浆不要用细砂
地面要承受各种压力、磨擦、撞击，必须具有一定的强度和耐磨性能。粗砂、中砂无论在强度上还是耐磨上都胜过细砂。细砂拌制的砂浆干缩性大，易开裂。保水性也差，不利于压光。砂子的含泥量不要大于3%，否则会降低砂浆强度，导致楼地面起砂。
l掌握好压光时间
水泥砂浆应随铺随拍实，用木抹抹平，铁抹压光。压光工作要控制在终凝前完成。压光过早，表面会游浮一层水，必然影响砂浆强度；压光时间过迟，会扰动或损伤水泥凝胶体的凝结结构，影响砂浆强度的增长，表面的毛细孔也难消除，也会导致起砂现象。
l 要有足够的养护时间
养护的好坏对地面质量的优劣关系极大。一般养护时间要大于7天。养护时间不够，则在干燥空气中，水分不断蒸发，就会减缓甚至停止硬化，面层砂浆就无法达到设计强度，起砂也就在所难免。同理，在强度较低时过早使用，势必中断养护，影响强度增长，面层会遭损伤。
l水泥地面的冬季施工
冬季施工时，面层厚度薄，应防止受冻。确保施工环境的温度应在5℃以上。砂浆受冻后，体积膨胀，致使空隙率变大，形成松散颗粒，面层强度将大大下降，使用时出现起砂。
www.xjb666.com |
